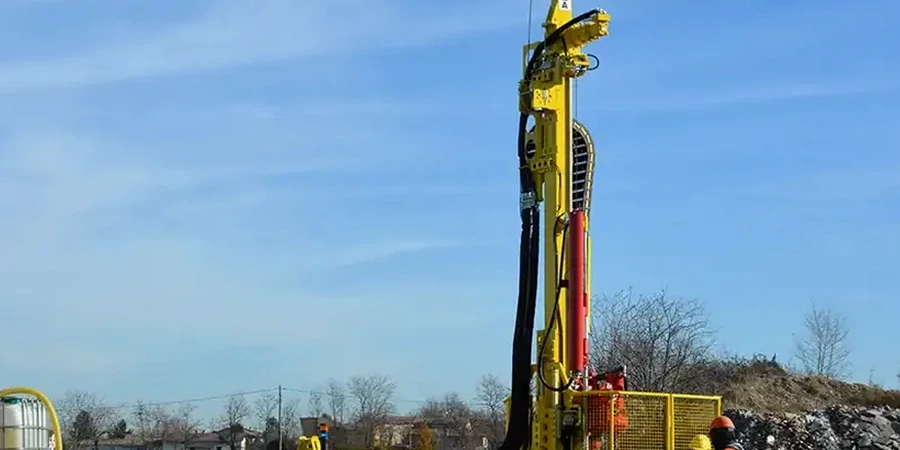

Le mât de battage se dresse sur le forage, prêt à actionner le marteau de 63,5 kg en chute libre. Dans le sous-sol de Saint-Nazaire, le carottier fend les alluvions récentes de la Loire avant d'atteindre les marnes du socle armoricain, et chaque séquence de 15 cm compte. Nous déployons le pénétromètre standard sur les terrasses sableuses du bassin nazairien parce que la stratigraphie, ici, ne pardonne pas les approximations. L'essai SPT fournit l'indice N qui conditionne directement le choix entre pieux vissés et fondations superficielles, un paramètre critique lorsque les remblais portuaires et les vases de l'estuaire se superposent sur des épaisseurs de 10 à 25 mètres.
L'indice SPT dans les alluvions nazairiennes ne se lit jamais seul : il se confronte à la granulométrie et au CPT pour éviter les surprises en phase de battage.
Notre approche et périmètre
Considérations locales
L'erreur la plus courante observée sur les projets nazairiens consiste à limiter le nombre de sondages SPT en se basant sur une homogénéité supposée des alluvions. Le risque est double : sous-estimer la présence de poches lâches dans les sables de couverture, ce qui conduit à un tassement différentiel sous les radiers ou les semelles, ou méconnaître un horizon graveleux compact qui provoque le refus d'un pieu mal dimensionné. Sur les terrains gagnés sur l'estuaire, où la nappe phréatique fluctue avec les marées, un indice N non corrigé de la pression interstitielle peut fausser l'estimation de la capacité portante de 30 à 40 %. La norme NF P94-261 pour les fondations profondes exige une densité de reconnaissance que seul un programme SPT bien calibré peut satisfaire.
Ressource vidéo
Normes applicables
NF EN ISO 22476-3:2005 – Reconnaissance et essais géotechniques – Essais de pénétration au carottier, NF P94-261 – Fondations profondes – Justification des pieux (norme nationale d'application de l'Eurocode 7), NF EN 1997-2 – Eurocode 7 : Reconnaissance des terrains et essais, NF EN ISO/CEI 17025 – Exigences générales concernant la compétence des laboratoires d'étalonnages et d'essais
Autres services liés
Sondage SPT avec enregistrement continu
Réalisation d'un forage destructif avec essais SPT tous les 1,50 m dans les alluvions nazairiennes. Le rapport fournit le diagramme N60 en fonction de la profondeur, la classification du sol remanié et l'estimation de la densité relative.
Essais SPT en nappe phréatique haute
À Saint-Nazaire, la nappe affleure souvent à moins de 2 m dans les zones basses. Nous stabilisons le forage et corrigeons l'indice N pour la pression interstitielle selon la méthode Seed, afin de restituer une compacité réelle exploitable pour le dimensionnement des pieux.
Couplage SPT-granulométrie pour étude de sol G2
Pour les missions géotechniques G2 AVP/PRO, chaque échantillon remanié prélevé au carottier SPT est analysé au laboratoire (granulométrie, équivalent de sable). La corrélation avec l'indice N permet de valider les hypothèses de portance et de tassement.
Paramètres typiques
Questions fréquentes
Quel est le prix d'un essai SPT à Saint-Nazaire ?
Le coût d'un essai SPT complet (mobilisation du foreuse, carottier, essai et rapport) se situe généralement entre 550 € et 740 € par point de sondage, en fonction de la profondeur d'investigation et des conditions d'accès au terrain. Un devis détaillé est établi après visite du site.
À quelle profondeur réalise-t-on les essais SPT dans l'estuaire de la Loire ?
La profondeur d'investigation est adaptée au projet. À Saint-Nazaire, nous descendons généralement entre 15 et 30 mètres pour traverser les alluvions sableuses et atteindre le substratum marneux. La fréquence d'essai standard est d'un SPT tous les 1,50 m.
Quelle est la différence entre un essai SPT et un essai CPT pour mon projet nazairien ?
L'essai SPT fournit un échantillon remanié du sol en plus de l'indice de compacité, ce qui permet une identification visuelle et des essais de laboratoire complémentaires (granulométrie). Le CPT, lui, donne un profil continu de résistance sans prélèvement. En pratique, nous combinons souvent les deux pour les sols hétérogènes de Saint-Nazaire.
L'essai SPT est-il obligatoire pour un permis de construire à Saint-Nazaire ?
Pour les ouvrages courants, la norme NF P94-500 définit les missions géotechniques nécessaires. En zone sismique modérée comme Saint-Nazaire (zone 3), et sur les sols alluvionnaires potentiellement liquéfiables, l'essai SPT est fortement recommandé pour caractériser la compacité et justifier les fondations devant le bureau de contrôle.
