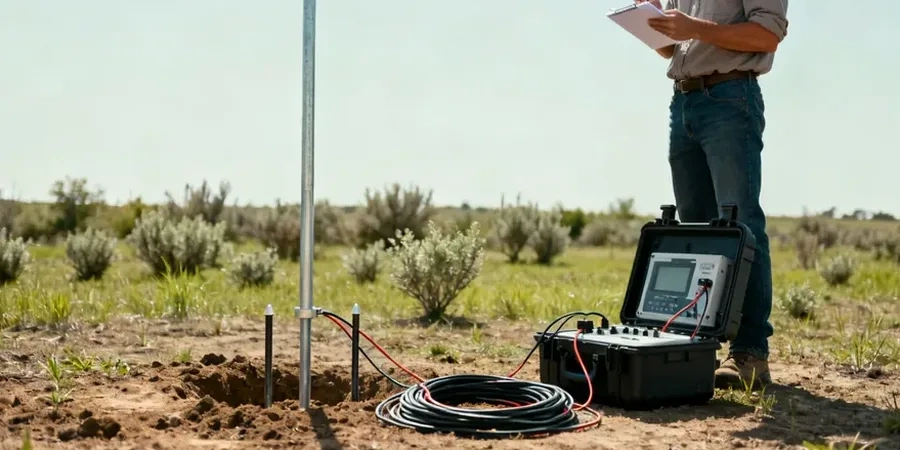

Avec 72 000 habitants sur un socle granitique et schisteux fracturé, Saint-Nazaire impose une lecture géophysique rigoureuse avant toute intervention lourde. L’implantation d’un sondage électrique vertical (SEV) sur le territoire nazairien répond directement à la variabilité latérale des altérites : un granite sain à 8 mètres peut passer à 25 mètres d’arène argileuse en moins de 50 mètres. Notre équipe technique applique le sondage électrique vertical pour cartographier ces contrastes de résistivité sans multiplier les fouilles destructives. Selon la configuration du site, nous couplons le SEV avec un essai de perméabilité in situ lorsque l’étude hydrogéologique exige une corrélation entre porosité électrique et conductivité hydraulique réelle.
En contexte cristallin fracturé, un SEV bien calé économise jusqu’à 40 % des sondages mécaniques prévus au programme de reconnaissance.
Notre approche et périmètre
Considérations locales
Sur les plateaux nazairiens, on observe fréquemment des poches d’altération profonde masquées par une dalle de granite sain sub-affleurante. Un SEV mal interprété ou exécuté avec un espacement AB/2 insuffisant peut confondre une arène conductrice avec une venue d’eau salée, faussant complètement le modèle géotechnique. Le bruit électrique industriel — lignes HT, voies ferrées, éoliennes offshore — parasite les mesures si l’on ne double pas les cycles d’empilement. Nous imposons un minimum de 5 mesures par AB/2 avec un écart-type inférieur à 3 % avant validation. L’absence de calage sur un sondage mécanique de référence introduit une ambiguïté d’interprétation que la norme NF EN 1997-2 ne tolère pas en phase d’avant-projet.
Normes applicables
NF EN 1997-2 (Eurocode 7) : Reconnaissance géotechnique – Essais géophysiques, NF P 94-500 : Missions géotechniques types (G1 à G4), Guide Technique LCPC – Reconnaissance géophysique des terrains
Autres services liés
Sondage Électrique Vertical (SEV)
Mesure de la variation verticale de résistivité par dispositif Schlumberger. Profondeur jusqu’à 80 m. Interprétation 1D avec calage sur logs de forage.
Tomographie de résistivité électrique (ERT)
Profil 2D de résistivité le long d’un transect. Idéal pour détecter les hétérogénéités latérales, les failles et les contrastes de faciès.
Cartographie de potentiel spontané (PS)
Mesure passive du champ électrique naturel. Application à la détection de circulations d’eau souterraine et de fuites sur ouvrages hydrauliques.
Polarisation Provoquée (PP)
Mesure de la chargeabilité du sous-sol. Utilisée pour discriminer les argiles des sables saturés et pour la détection de contaminants.
Paramètres typiques
Questions fréquentes
Quel est le prix d’un sondage électrique vertical (SEV) à Saint-Nazaire ?
Le coût d’une campagne SEV à Saint-Nazaire se situe entre 560 € et 880 € par sondage, selon la profondeur d’investigation (AB/2 max) et le nombre de points de mesure. Ce tarif inclut la mobilisation du matériel, l’acquisition des données, le traitement par inversion 1D et le rapport d’interprétation géophysique.
Quelle est la profondeur maximale atteignable avec un SEV ?
Avec un dispositif Schlumberger déployé sur une ligne AB de 300 mètres, nous atteignons une profondeur d’investigation d’environ 80 mètres. La profondeur réelle dépend de la résistivité du terrain : les formations conductrices limitent la pénétration du courant, tandis que les terrains résistants permettent d’investiguer plus profondément.
Le SEV peut-il différencier l’eau douce de l’eau salée dans le sous-sol nazairien ?
Oui, c’est l’une des applications classiques de la résistivité électrique en contexte estuarien. L’eau salée présente une résistivité très basse (0,2 à 2 Ω.m) alors que l’eau douce se situe au-dessus de 20 Ω.m. Le contraste est suffisamment marqué pour cartographier le biseau salé et suivre son évolution saisonnière.
Combien de temps prend une campagne de résistivité électrique ?
Un SEV ponctuel avec 20 mesures d’AB/2 se réalise en 45 à 60 minutes sur site. Une tomographie électrique 2D le long d’un profil de 200 mètres occupe une demi-journée d’acquisition. Le traitement et l’interprétation des données demandent 2 à 3 jours ouvrés supplémentaires avant livraison du rapport.
