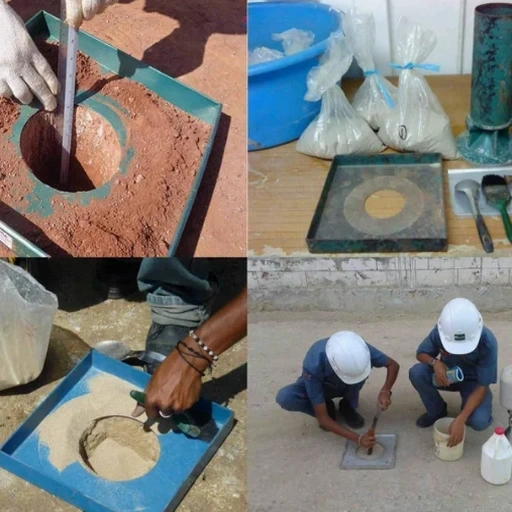

Un cône métallique, un flacon de verre et du sable calibré de Fontainebleau. C’est le matériel qu’on déploie sur les plateformes de Saint-Nazaire pour vérifier la densité d’un remblai. Le principe est basique : on creuse une cavité, on la remplit de sable sec à densité connue, et on pèse le tout. Le rapport masse/volume nous donne la masse volumique in-situ. Ensuite, on la compare à l’optimum Proctor du matériau. Nous utilisons du sable normalisé siliceux, parfaitement sec, passé au tamis de 2 mm. Sur le port de Saint-Nazaire, où les remblais subissent des contraintes dynamiques lourdes, ce test est un passage obligé avant toute réception de couche. Il complète souvent un essai de plaque de charge pour corréler densité et module de déformation.
Un taux de compactage de 98,5 % mesuré au cône de sable, c’est la garantie qu’une plateforme de 44 tonnes ne tassera pas.
Notre approche et périmètre
Considérations locales
Saint-Nazaire compte près de 70 000 habitants et son sous-sol alterne micaschistes altérés et alluvions sableuses. Un remblai mal compacté sur ces formations peut générer des tassements différentiels sous une dalle industrielle. Le risque est chiffrable : une perte de densité de 3 % sous l’optimum Proctor divise par deux la portance à long terme. Dans le bassin nazairien, la nappe phréatique affleurante accentue la saturation des sols support, ce qui exige un compactage immédiat après régalage. On intervient avec le cône de sable pour valider chaque couche avant la suivante. C’est un essai destructif, mais c’est le seul qui donne une mesure directe de la masse volumique sans courbe d’étalonnage.
Normes applicables
NF P94-061-3 : Détermination de la masse volumique in-situ – Méthode au sable, NF P94-093 : Détermination des références de compactage (Proctor Normal et Modifié), Fascicule 23 du CCTG (Terrassements et assises de chaussées)
Autres services liés
Contrôle de compactage par cône de sable
Mesure directe de la densité sèche sur remblais, couches de forme et tranchées. Essai réalisé selon NF P94-061-3 avec rapport de compactage (ρd/ρdOPM) fourni dans les 24 h.
Planche d’essai de compactage
Définition des paramètres de compactage (nombre de passes, épaisseur, fréquence vibratoire) sur un plot test avant démarrage des travaux de masse.
Suivi de plateforme industrielle
Campagne de contrôle complète incluant essais de densité, essais de plaque et mesures de déflexion pour la réception d’ouvrage selon le guide SETRA-LCPC.
Paramètres typiques
Questions fréquentes
Quel est le prix d’un essai de densité au cône de sable à Saint-Nazaire ?
Le coût unitaire se situe entre 90 € et 130 € HT par point, incluant le déplacement de l’équipe, le matériel de chantier et la rédaction du rapport d’essai avec calcul du taux de compactage.
Quelle norme régit l’essai de densité au cône de sable ?
L’essai est réalisé suivant la NF P94-061-3, qui décrit la méthode par remplissage de sable calibré. Les références de compactage sont établies selon la NF P94-093 (essai Proctor).
Combien de points de contrôle faut-il prévoir sur un chantier ?
Le fascicule 23 du CCTG recommande un essai par 500 m² et par couche compactée. Nous ajustons la fréquence en fonction de l’homogénéité du matériau et des exigences du maître d’oeuvre. Plus d'info.
